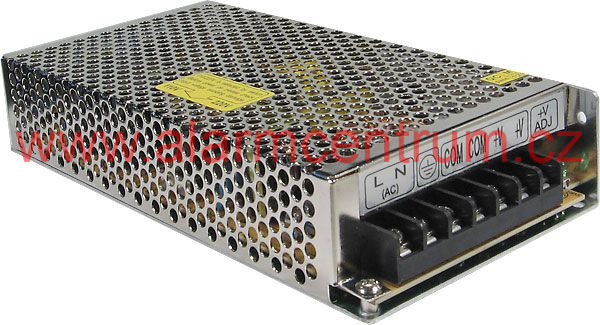

Průmyslový zdroj S-120-12, 12V/120W spínaný

Průmyslový zdroj S-120-12, 12V/120W spínaný

Vstup: 200–240V/1,3A nebo 100–120V/2,5A
Výstup 12V±10%(lze regulovat trimrem) 100W /10A při 12V/
Max. startovací proud: 60A/230V
Proud naprázdno: «2mA/240V
Ochrana tepelná, proti přetížení a přepětí.
Rozměry: 199×98×38mm

Popis:
Průmyslové napájecí zdroje jsou určeny pro napájení zařízení konstruovaných pro malé napětí ze sítě nízkého napětí. Při instalaci je nutné zohlednit krytí zdroje a způsob instalace, či vestavby.

Návod na montáž:
Vzhledem ke skutečnosti, že je napájecí adaptér připojován vždy k síťovému napětí 110/220V přes otevřené svorkovnice, je vždy nutné, aby montáž prováděla osoba s patřičnou elektrotechnickou kvalifikací. Montáž zdroje je nutné provádět jen při vypnutém napájecím napětí. Ujistěte se, že červený přepínač, umístěný na boku zařízení (je-li přítomen) je přepnutý do polohy, označující síťové napětí v místě instalace. (V České republice 230V)

Připojení napájecího napětí
Pro připojení napájecího napětí slouží svorkovnice, popsané N, L a symbolem pro uzemnění. Z bezpečnostních důvodů je třeba zdroj vždy uzemnit.

Připojení výstupního napětí
Při připojování výstupního napětí je třeba mít zdroj odpojen od napájení. Výstupní svorky jsou označeny V+ a V-. Po připojení a zkontrolování správnosti zapojení, polarity u zdrojů s DC výstupem atd. můžete zapnout napájecí síťové napětí. Provoz zdroje někdy bývá indikován LED kontrolkou. Zdroj je vybaven kalibračním trimrem, donastavte správné výstupní napětí pomocí přesného voltmetru.
